Блоки кондиционирования БК  ТУ4151-006-00221287-98

Блоки кондиционирования с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах про-мышленного оборудования различного назначения.

Присоединение: резьбовые отверстия.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

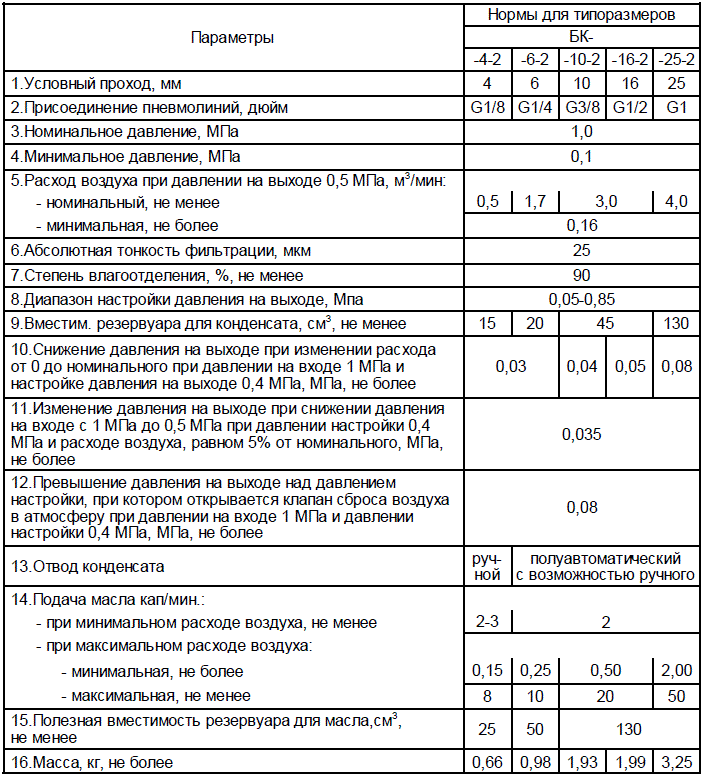

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

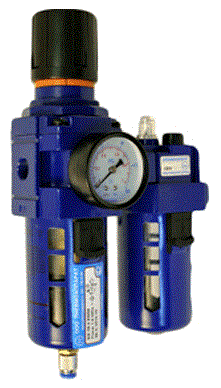

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК и маслораспылитель типа П-М с проставкой между ними для установки крепежного кронштейна.

Из пневмосети сжатый воздух поступает во входное отверстие «ВХ», блока подготовки воздуха типа П-ФРК, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным. Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия. В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически - при отсутствии давления на выходе блока.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (Ду6...25 мм).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2/с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.

Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха П-ФРК.

Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

Пример записи при заказе блока кондиционирования с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:

Блок кондиционирования БК-10-2 УХЛ 4

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

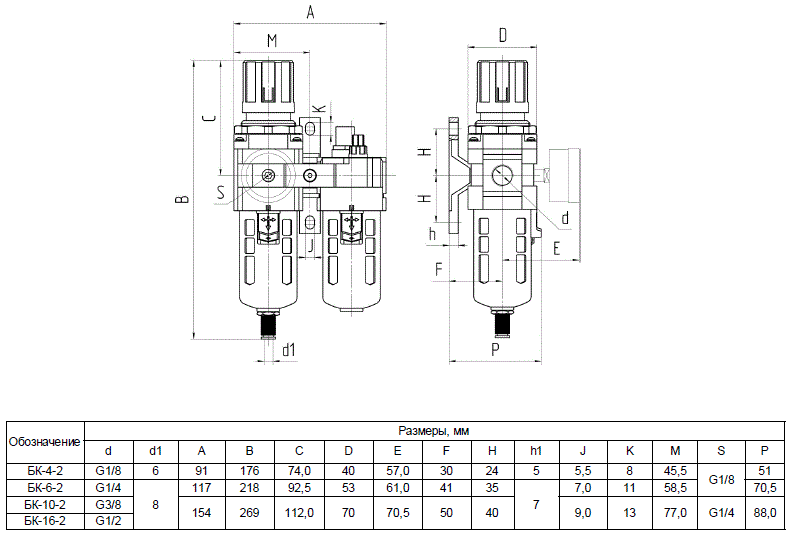

БЛОКИ КОНДИЦИОНИРОВАНИЯ БК4-2; БК6-2;БК10-2; БК16-2

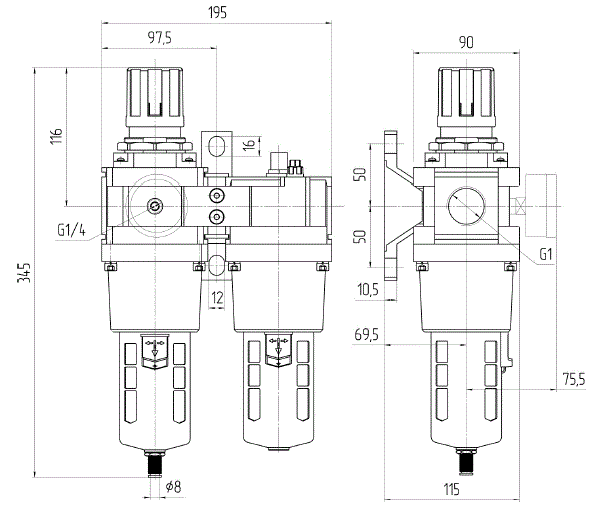

БЛОК КОНДИЦИОНИРОВАНИЯ БК25-2
