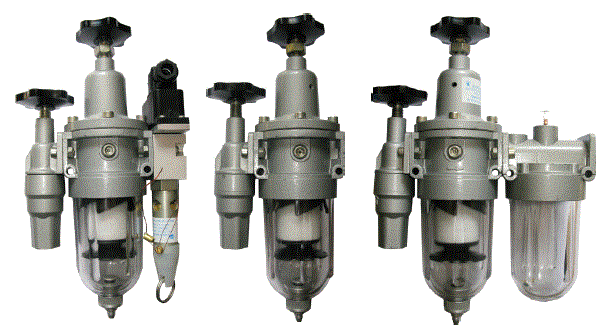

Блок кондиционирования воздуха П-БК

Блок кондиционирования воздуха П-БК предназначен для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.

Блок, в зависимости от модификации, может включать в себя следующие аппараты:

  • входной вентиль, запорная часть которого выполняет также  роль обратного клапана (П-МК07);

  • фильтр-регулятор с абсолютной тонкостью фильтрации 40 мкм (П-МК04);

  • маслораспылитель(П-МК06);

  • реле давления с диапазоном настройки 0,16-1,0 МПа (П-МК09);

  • манометр;

  • предохранительный клапан с диапазоном настройки 0,5-0,7 МПа (П-КАП16-2);

  • фильтр-влагоотделитель, степень влагоотделения не менее 95%.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

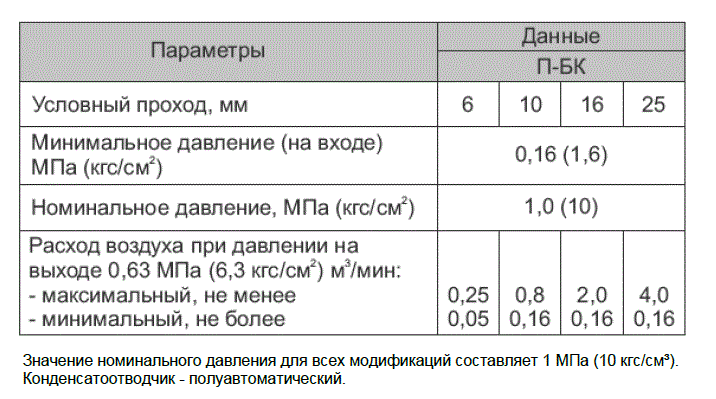

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

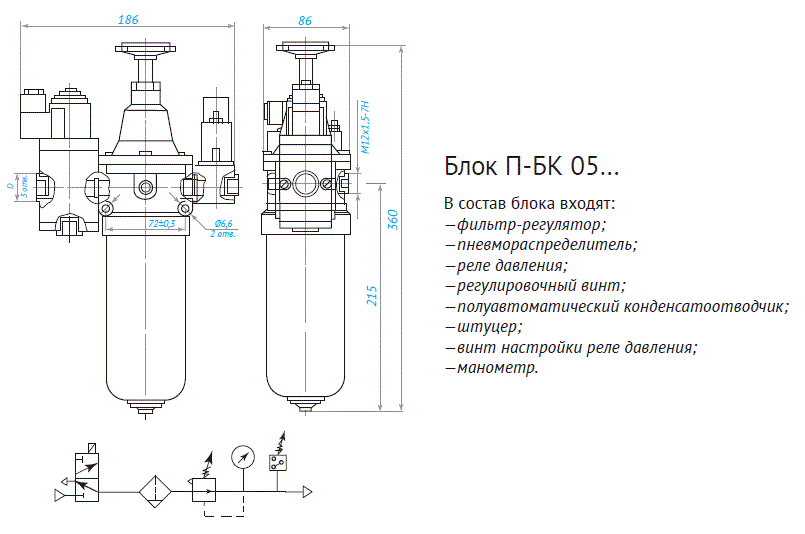

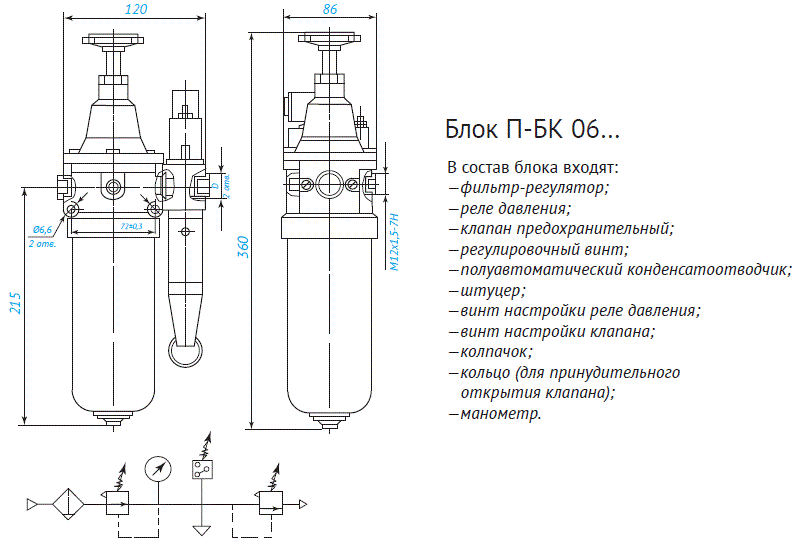

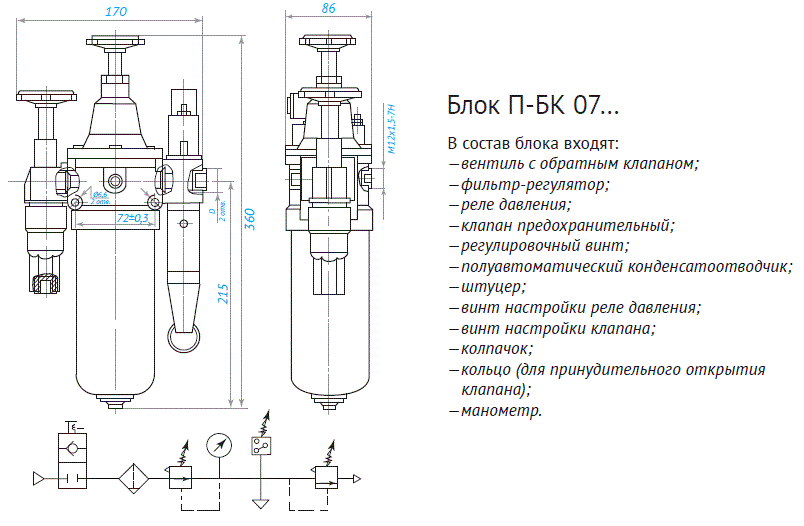

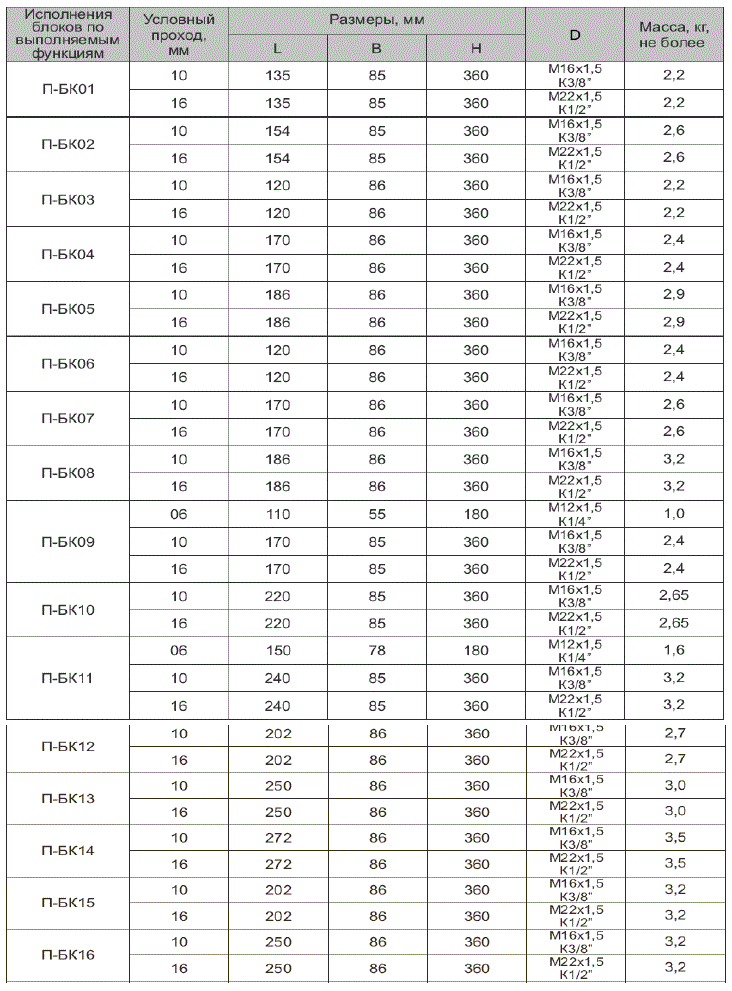

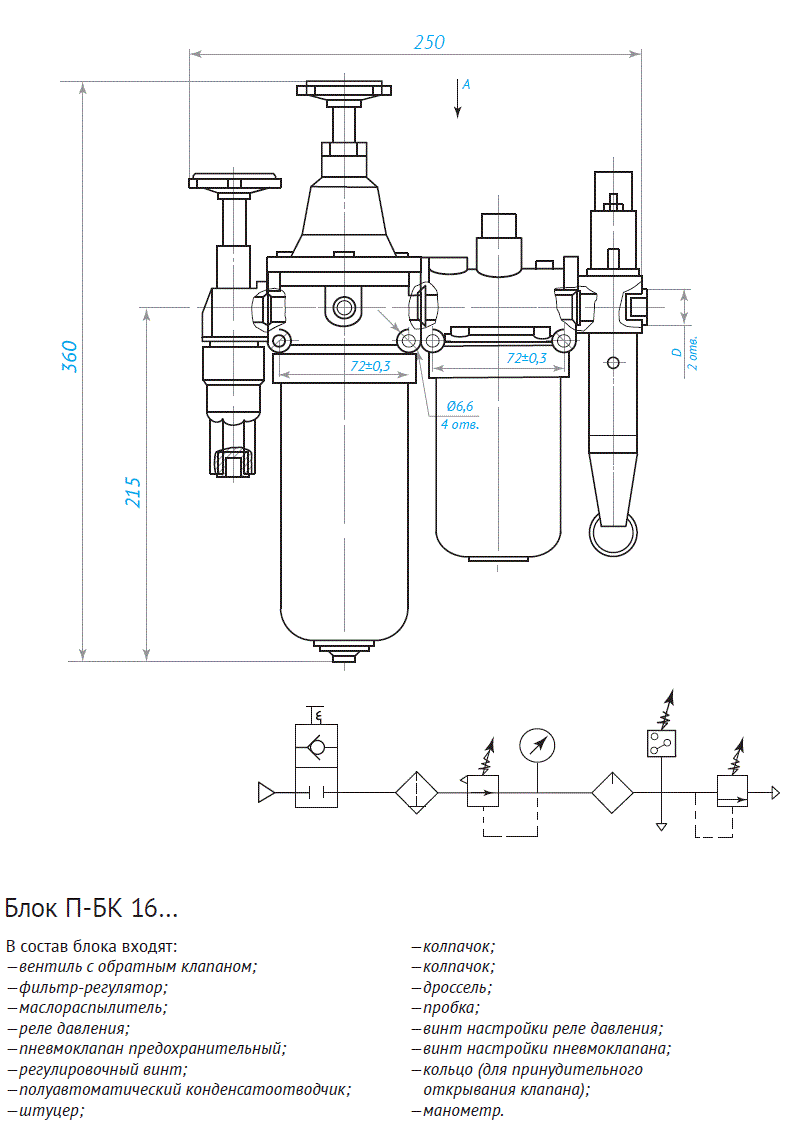

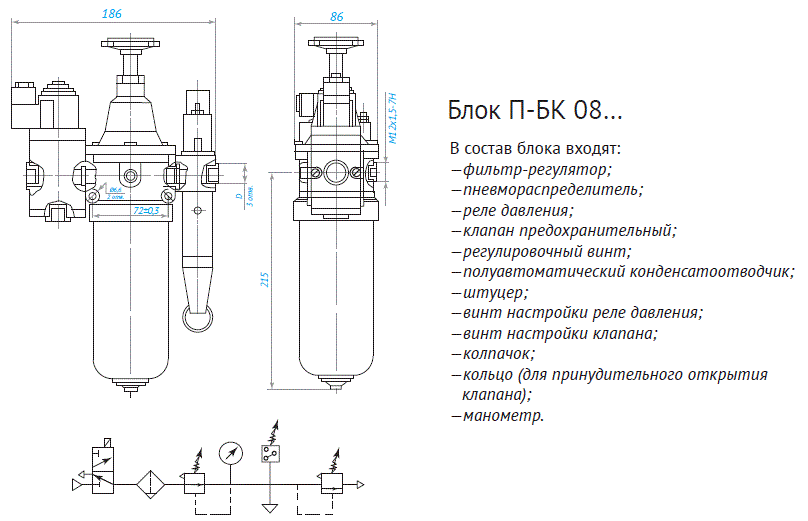

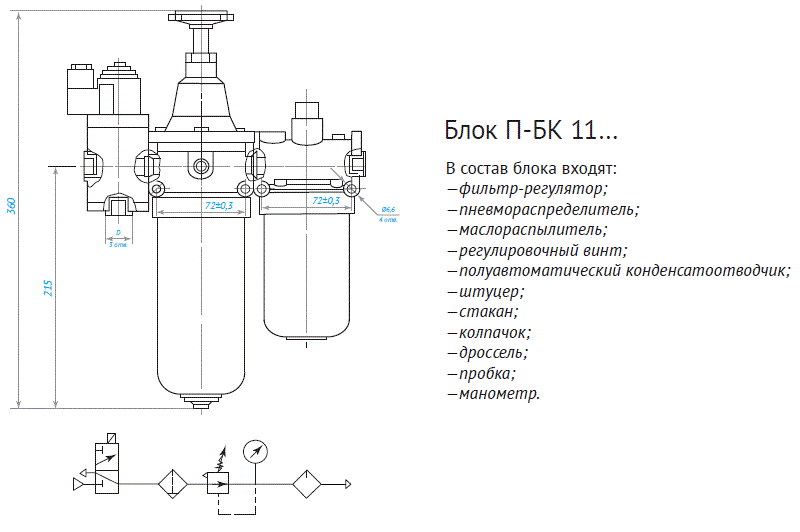

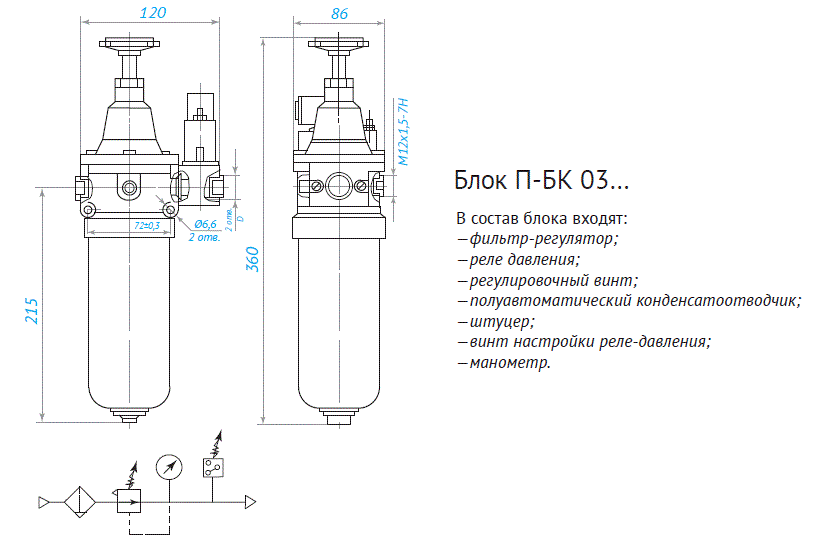

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ
