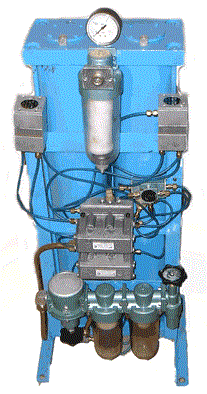

Устройство осушки сжатого воздуха  П-УОБ-2М ТУ2-053-4790340-03-92

Устройство предназначено для очистки и осушки сжатого воздуха при помощи безнагревной адсорбции с автоматизацией циклов осушки (адсорбции и десорбции) при помощи пневматической системы управления, используемой в пневмоприводах станков, прессов и других машин.

Устройство представляет собой комплекс устройств и включает в себя:

  • блок предварительной очистки;

  • блок адсорбентов;

  • фильтр окончательной очистки от пыли адсорбента;

  • пневматическую систему управления режимами осушки и регенерации.

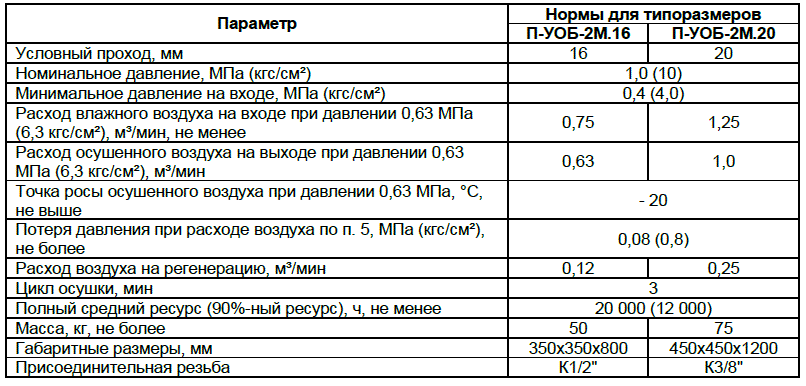

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для осушки воздуха от паров воды и масла исполь­зуется искусственный пористый материал - силикагель.
Цикл осушки состоит из полу­циклов осушки и регенерации (восстановления) адсорбента.
Устройство осушки сжатого воздуха не требует подключения других источников энергии (электроэнергии, воды, пара). Оно малогабаритно, легко встраивается в систему трубопроводов, не требует специальных фундаментов и помещений, имеет продолжительный срок эксплуатации за счет многократной регенерации фильтроэлементов.
Адсорбент-селикагель имеет малую энергоемкость при горячей регенерации.

Устройство осушки работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
Климатические исполнения УХЛ и О, кате­гория размещения 4 по ГОСТ 17170-69.
Место расположения устройства осушки должно обеспечивать возможность монтажа и демонтажа, доступ к местам управления, возможность демонтажа фильтра-влагоотделителя и фильтров тонкой очистки для промывки или замены фильтрующих элементов, возможность замены адсорбента в адсорберах.

Пример обозначения при заказе

Устройство осушки сжатого воздуха  П-УОБ-2М.16 УХЛ4 ТУ2-053-4790340-03-92
