Гидродроссели с обратным клапаном ДКМ 6/3

Гидродроссели с обратным клапаном ДКМ 6/3 предназначены для создания перепада давлений в подводимом и отводимом потоках рабочей жидкости, или регулирования величины расхода при прохождении потока в одном направлении и для свободного пропускания потока при прохождении его в обратном направлении.

Область применения гидродросселей с обратным клапаном ДКМ 6/3 - гидроприводы станков, прессов, автоматических линий, литейных и литьевых машин, а также другого оборудования.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

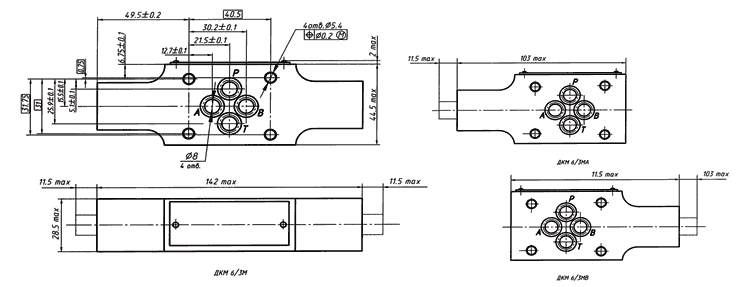

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

Пример условного обозначения гидродросселя с обратным клапаном типа ДКМ 6/3, с дросселями в линиях  А и В, с регулировочным винтом, с условным проходом 6 мм, с номинальным давлением на входе 32 МПа, модульного монтажа, предназначенного для районов с умеренным и холодным климатом, категория размещения – 4:

Гидродроссель с обратным клапаном ДКМ 6/3 УХЛ4
