Гидроклапан давления с обратным клапаном Г66-3...

Гидроклапаны давления с обратным клапаном типа Г66-3…

Гидроклапаны давления с обратным клапаном Г66-3 предназначены для использования в гидросистемах для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

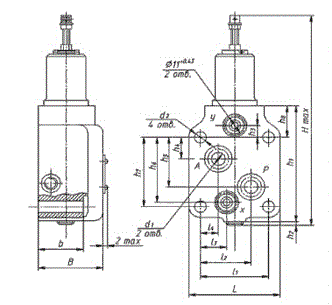

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

Гидроклапан давления с обратным клапаном типа Г66-3 трубного монтажа

Гидроклапан давления с обратным клапаном типа Г66-3 стыкового монтажа

Пример условного обозначения гидроклапана давления с обратным клапаном стыкового монтажа с номинальным давлением настройки 6,3 МПа, условным проходом 20 мм, предназначенного для районов с тропическим климатом, категория размещения – 4:

Гидроклапан давления с обратным клапаном ПБГ66-34М 04

Пример условного обозначения гидроклапана давления с обратным клапаном трубного монтажа с номинальным давлением настройки 2,5 МПа, условным проходом 32 мм, предназначенного для районов с умеренным и холодным климатом, категория размещения – 4:

Гидроклапан давления с обратным клапаном Г66-35М УХЛ4
