Гидроклапаны предохранительные МКПВ стыковые и трубные

Гидроклапаны предохранительные непрямого действия типа МКПВ для стыкового и трубного монтажа предназначены для:

- предохранения гидросистемы от перегрузок, поддержания настроенного давления и дистанционной разгрузки путем соединения полости со сливной линией;

- предохранения гидросистемы от перегрузок и поддержания настроенного давления при включенном электромагните пилота, разгрузка - при выключенном;

- предохранения гидросистем от перегрузок и поддержания настроенного давления при выключенном электромагните пилота, разгрузка при включенном.

Область применения гидроклапанов давления МКПВ предохранительных стыковых и трубных - uидроприводы станков, прессов, литейных и литьевых машин, а также другого оборудования.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

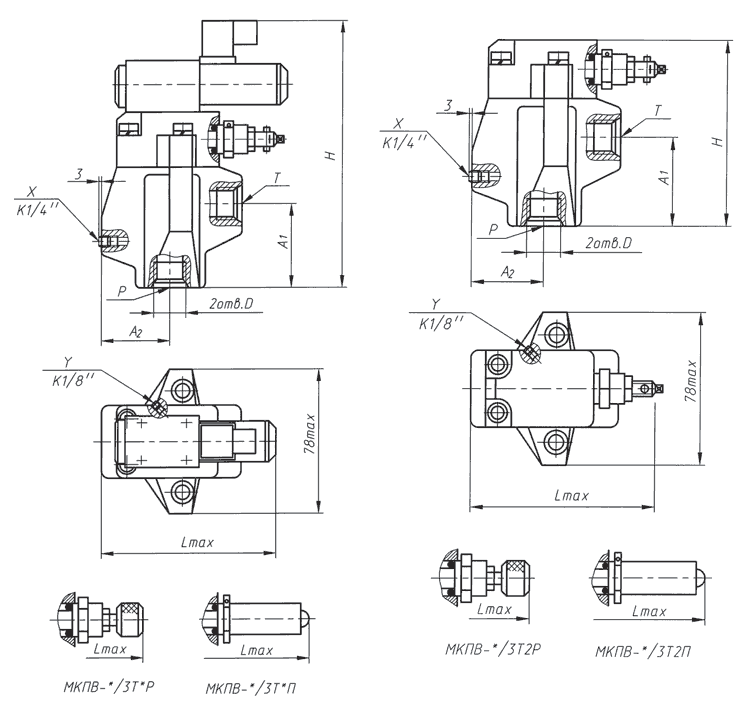

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

Пример условного обозначения гидроклапана давления предохранительного типа МКПВ-20/3 встраиваемого, с условным проходом 20 мм, с корпусом для стыкового монтажа, с дистанционным гидравлическим управлением разгрузкой, с рукояткой, с номинальным давлением настройки 20 МПа, предназначенного для районов с умеренным и холодным климатом, категория размещения – 4:

Гидроклапан давления предохранительный МКПВ-20/3 С2 Р2 УХЛ4
