Гидродроссели осевые типа Г77-2...

Гидродроссели осевые типа Г77-2 предназначены для регулирования скорости перемещения рабочих органов прессов (или других машин) путем изменения расхода рабочей жидкости. Дроссели работают на чистом минеральном масле вязкостью 80-60 мм²/сек. при температуре масла до 50°С

Принцип работы. В исходном положении каналы дросселя полностью открыты. Под действием кулачка или рычага (на рисунке не показан) на сферический конец золотника 1 последний, сжимая пружину 2 перемещается влево, частично перекрывая проходные каналы. В зависимости от положения золотника изменяется сопротивление проходу масла. Имеющиеся на поверхности золотника 1 треугольные продольные пазы (усики) А обеспечивают стабильную и плавную работу дросселя.

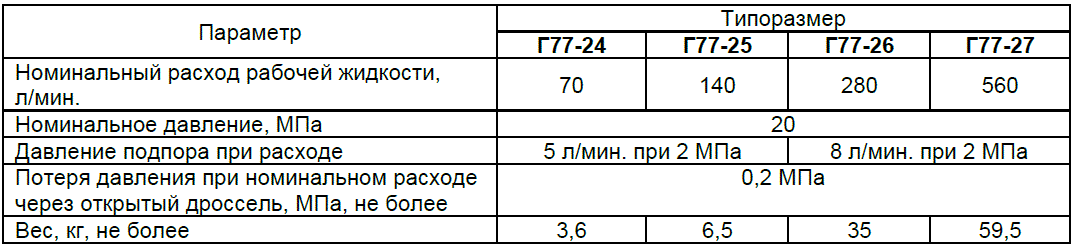

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ
ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ
