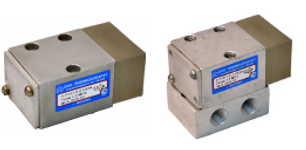

Пневмораспределители 3/2 с пневматическим управлением П-Р31…-6-0(-1)

ПНЕВМОРАСПРЕДЕЛИТЕЛИ 3/2 С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ ТИПА П-Р31…-6-0(-1) ТУ 2-053-5748469-004-91

Распределители 3-х линейные с условным проходом (Ду) 6 мм, двухпозиционные с пневматическим односторонним управлением и пружинным возвратом в исходное положение, предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конструкция распределительного устройства: клапанного типа.Присоединение:- стыковое, без плиты;- резьбовое К1/4” с плитой, и боковым (трубы в стороны) расположением отверстий.Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.В качестве распределительного органа используется клапанный узел с эластичными уплотнениями, который размещен в корпусе и удерживается в исходном положении пружиной. В монтажной плите выполнены каналы: (2) - выходной, (3)- атмосферный, (1)- питания, (12)- управления с резьбовыми отверстиями для подсоединения внешних пневмолиний. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Распределители изготавливаются как в нормально - открытом (НО), так и в нормально - закрытом (НЗ) исполнении. Для пневмораспределителей НЗ исполнения, давление питания подводится к отверстию (1). В исходном положении канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3). Для пневмораспределителей НО исполнения, давление питания подается к отверстию (3). В исходном положении канал питания (3) соединен с выходным каналом (2), а канал (1) - с атмосферой.

При подаче давления управления через канал (12), сжатый воздух перемещает поршень и клапанный узел, при этом выходной канал соединяется с каналом питания, а атмосферный канал отсекается. После снятия давления управления, клапанный узел возвращаются в исходное положение.
Распределители могут быть установлены в любом пространственном положении. При стыковом монтаже крепятся тремя винтами М4 через отверстия в корпусе на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках основания.
Распределители резьбового исполнения монтируются следующим образом:
- отсоединить плиту от корпуса;
- закрепить плиту на изделии двумя винтами;
- установить корпус на плиту и закрепить его.

Пример записи при заказе распределителя трехлинейного, с пневматическим управлением и пружинным возвратом, нормально - закрытого схемного исполнения, резьбового способа присоединения пневмолиний, климатического исполнения УХЛ, категории размещения 4:

ПНЕВМОРАСПРЕДЕЛИТЕЛЬ П-Р311-6-1 УХЛ4

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

Пневмораспределители П-Р311-6-0; П-Р312-6-0

Пневмораспределители П-Р311-6-1; П-Р312-6-1
