Станции смазочные типа СМОЭ
Cтанции смазочные типа СМОЭ с электрическим приводом предназначены для подачи и очистки смазочных материалов в смазочные системы компрессоров, мельниц и другого оборудования. Станции работают в составе централизованных смазочных систем периодической подачи на минеральных маслах с кинематической вязкостью не ниже 17 мм²/с (сСт). Температура смазочного материала от +1°С до +50°С. Класс чистоты минеральных масел не ниже 14. Температура окружающей среды от +1°С до +40°С, относительная влажность не более 80% при температуре +25°С. Станции не рассчитаны на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, а также во взрывоопасной среде. Климатическое исполнение и категория размещения станций по ГОСТ15150: предназначенных для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.
Смазочная станция типа СМОЭ состоит из бака, редуктора и электродвигателя, которые образуют привод, нагнетательного элемента, заливного фильтра, реле уровня, всасывающего фильтра, предохранительного устройства, обратного клапана манометра и прозрачной трубки. Смазочная станция работает следующим образом: вмонтированный в нагнетательный элемент плунжер под действием привода совершает возвратно-поступательное движение и тем самым обеспечивает подачу смазочного материала через всасывающий фильтр и обратный клапан в магистраль системы. При достижении максимального давления срабатывает предохранительное устройство, происходит разрыв разрывного диска и сброс смазочного материала, давление в системе падает. Давление в системе контролируется по манометру. Уровень смазочного материала в баке контролируется электрическим реле уровня и визуально по прозрачной трубке.

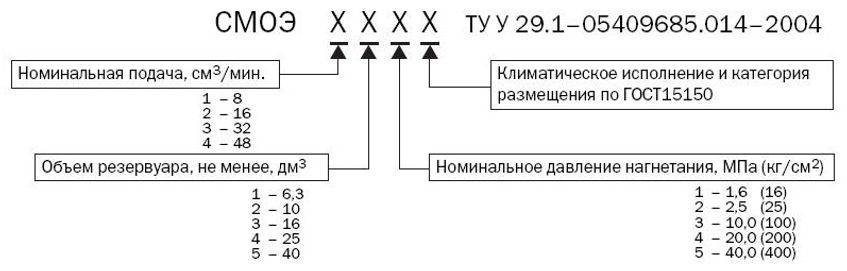

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ
Станция смазочная модульная с электроприводом с номинальным подаваемым объемом 16 см³/мин., с объемом резервуара не менее 6,3 дм³, с номинальным давлением нагнетания 10 МПа, предназначенная для поставки в страны с умеренным климатом:
Станция СМОЭ-213 УХЛ4 ТУ У 29.1–05409685.014–2004
станция смазочная модульная с электроприводом с номинальным подаваемым объемом 16 см³/мин., с объемом резервуара не менее 25 дм³, с номинальным давлением нагнетания 20 МПа, предназначенная для поставки в страны с тропическим климатом:
Станция СМОЭ-243 О4.1 ТУ У 29.1–05409685.014–2004
