Фильтры-влагоотделители тип 22-*х40, 26-*х40

Фильтры-влагоотделители предназначены для очистки сжатого воздуха от твердых частиц, воды и минерального масла в пневматических приводах и системах. Они обеспечивают разумную достаточность очистки, просты в эксплуатации, надежны, не требуют подвода энергии.

Минимальное давление воздуха - 0,1 МПа (автоматический отвод конденсата).
Для ручного отвода минимальное давление не ограничивается.
Фильтры монтируются в пневмосистемах в вертикальном положении непосредственно на трубопроводе.
Фильтры-влагоотделители работают на сжатом воздухе, очищенном не грубее 12 класса загрязненности по ГОСТ 17433-80.

Варианты исполнения

-  с ручным отводом конденсата (22-4х40, 22-6х40, 22-10х40, 22у-16х40, 22-25х40, 22-40х40);

-  с автоматическим отводом конденсата (26-10х40, 26-16х40,26-25х40).

Буква «у» означает использование увеличенного резервуара для сбора конденсата.

Климатические исполнения УХЛ и О, категория размещения 4 по ГОСТ 15150-69.

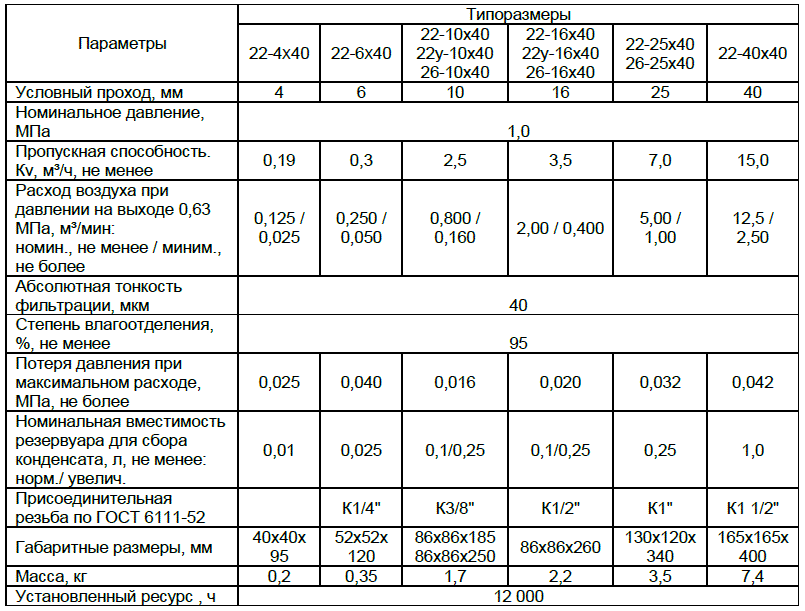

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПНЕВМОСХЕМА
