Фильтр-регулятор (модульное устройство) П-МК04

Модульное устройство (фильтр-регулятор) типа П-МК04 (модуль) предназначен для очистки сжатого воздуха от капельной влаги и твердых частей, удаления конденсата, регулирования и автоматического поддержания величины давления на заданном уровне. Модули применяются в пневмосистемах, работающих на сжатом воздухе с давлением от 0,16 до 1,0 МПа, очищенном не грубее 12 класса загрязненности по ГОСТ 17433-80. Модули изготавливаются с конической присоединительной резьбой и с возможностью стыкового присоединения, а также с гладкими присоединительными отверстиями. Вид климатического исполнения по ГОСТ15150-69 УХЛ4 для районов с умеренным климатом, 04 для районов с тропическим климатом. Вибропрочность и виброустойчивость модулей соответствует II степени жесткости ГОСТ28988-91.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Устройство П-МК04 изготавливается в следующих вариантах исполнения:

по классу загрязненности сжатого воздуха по ГОСТ17433-80 на выходе из устройства:
— 6 - класс загрязненности не ниже 6;
— 8 - класс загрязненности не ниже 8;

по виду присоединительных отверстий:
— 4 - с конической резьбой по ГОСТ 6111-52;
— 8 - с гладкими отверстиями.
Модули изготавливаются с конической присоединительной резьбой и с возможностью стыкового присоединения, а также с гладкими присоединительными отверстиями.

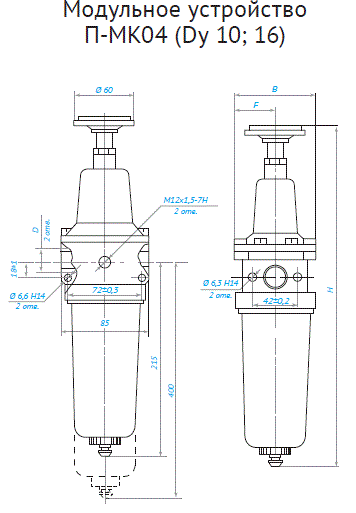

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ
