Реле давления (модульное устройство) П-МК09

Модульные устройства пневматические с электрическим выходным сигналом (далее - реле) предназначены для подачи электрического сигнала (на отключение) при понижении давления в системе ниже заданного уровня и подачи электрического сигнала (на включение) при повышении давления до заданного уровня.  Реле применяются для комплектации блоков кондиционирования сжатого воздуха, работающих при давлении сжатого воздуха от 0,16 МПа до 1,0 МПа. Сжатый воздух, подводимый к реле, должен быть не грубее 10 класса загрязненности по ГОСТ17433-80. Климатическое исполнение реле УХЛ и О (только для тропиков) категория размещения 4 по ГОСТ15150-69.

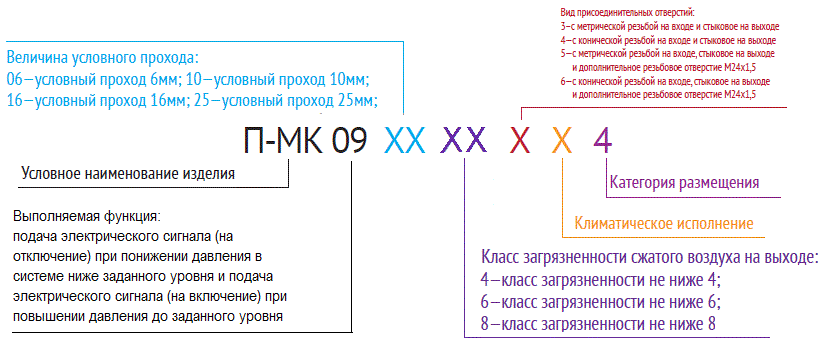

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ
УСТРОЙСТВО П-МК09.2,5
УСТРОЙСТВО П-МК09.10ХХ6
УСТРОЙСТВО П-МК09.16ХХ4
