Пневмораспределители крановые В71, АВ71

Пневмораспределители предназначены для изменения направления потоков сжатого воздуха в пневмосистемах различного назначения. Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50°С с концентрацией из расчета 2...4 капли/м², приведенного к условиям по ГОСТ 19862-87.
При монтаже крановые пневмораспределители закрепляются в любом пространственном положении.

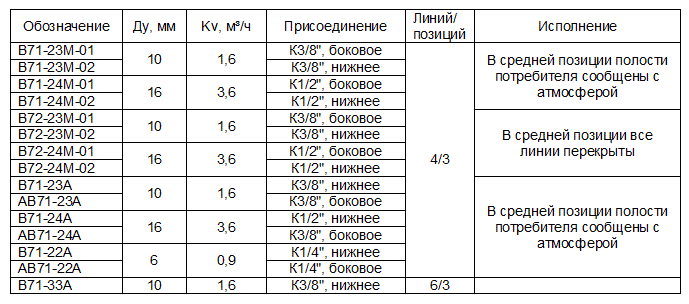

Функциональная схема исполнения пневмораспределителей:

трехпозиционные четырехлинейные (В71-2...А, АВ71-22А...АВ71-2...А);
трехпозиционные шестилинейные (В71-ЗЗА, АВ71-ЗЗА) с ручным управлением, с плоским поворотным золотником.

По способу присоединения трубопроводов пневмораспределители имеют два исполнения:

с присоединительными отверстиями на торце основания (тип В71);
с присоединительными отверстиями на боковых сторонах основания (тип АВ71).
Распределители могут быть поставлены в комплекте с пневмоглушителями.

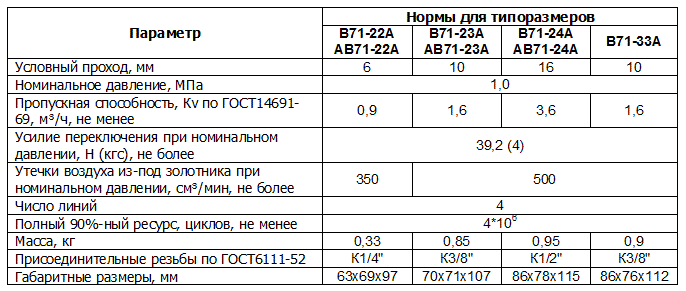

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
