Пневмораспределители 3-х и 2-х линейный с механическим и ручным управлением В76(78)-21М
![](https://static.wixstatic.com/media/69411a_3d94637870be4be086562d87b215504e~mv2.gif)
![](https://static.wixstatic.com/media/69411a_d18a750e833244849c550698e5e5f0f7~mv2.gif)
Распределители двух- и трехлинейные с условным проходом (Ду) 4мм, двухпозиционные с механическим и ручным управлением и пружинным или ручным возвратом в исходное положение, предназначены для изменения потока сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: клапанного типа. Присоединение: К1/8" , резьбовые отверстия в корпусе распределителя. Рабочая среда – сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм/с(сСт) при температуре 50°С с концентрацией из расчета 1…3 капли на 1 м воздуха, приведенного к условиям ГОСТ 12449. Допускается работа пневмораспределителей на сжатом воздухе, не содержащем распыленное масло. Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.

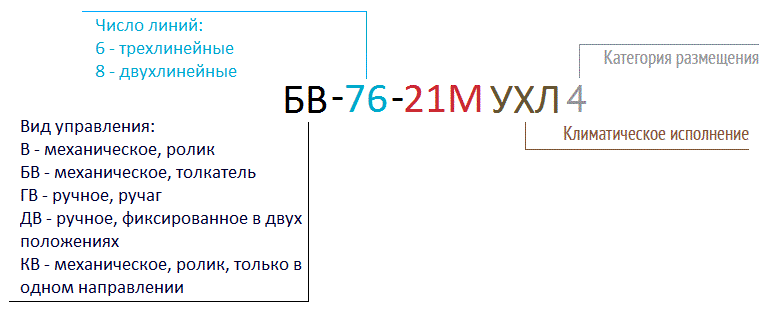

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
![](https://static.wixstatic.com/media/69411a_e50f9b60e5c74c48ba33f7f69749276b~mv2.gif)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
![](https://static.wixstatic.com/media/69411a_8f204bd7b2334b5aa310d7eddc92c34d~mv2.gif)
ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

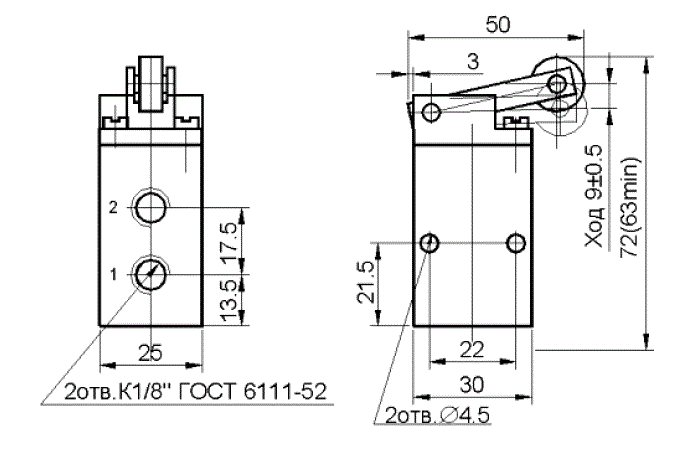

В76-21М и В78-21М
![](https://static.wixstatic.com/media/69411a_37f416480bf14f07a2fa30c92e5ddbf1~mv2.gif)

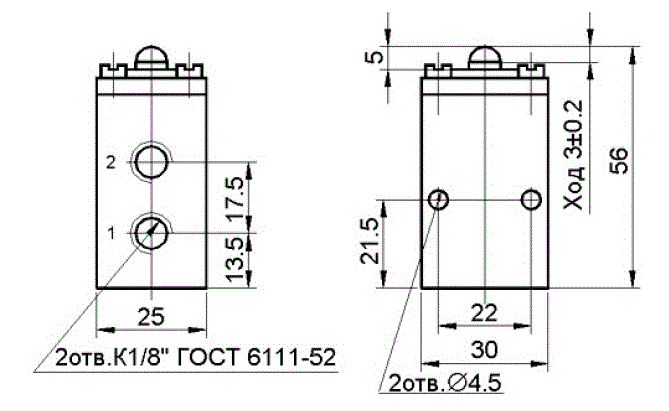

БВ76-21М и БВ78-21М
![](https://static.wixstatic.com/media/69411a_103196bbe05f42b8afd645718a6d148f~mv2.gif)
ГВ76-21М и ГВ78-21М
![](https://static.wixstatic.com/media/69411a_927a647e75374c08a7c6a41d7174ce0e~mv2.gif)

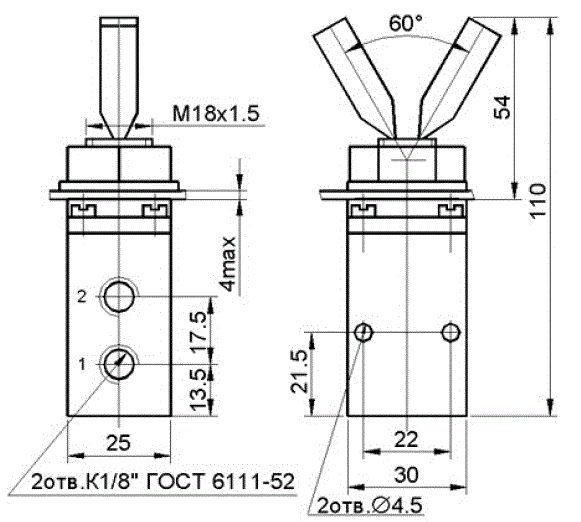

ДВ76-21М и ДВ78-21М
![](https://static.wixstatic.com/media/69411a_436f00e96dd2487f841e8e14d4bac29a~mv2.gif)
КВ76-21М и КВ78-21М
![](https://static.wixstatic.com/media/69411a_ec476168522d4a11bf630bcb1d6dc8e7~mv2.gif)
