Пневмораспределители золотниковые П-РО3 (Ду=2,5мм)

Пневмораспределители предназначены для изменения направления сжатого воздуха в зависимости от внешних управляющих воздействий в пневматических системах управления.
Пневмораспределители работают на сжатом воздухе, класс загрязненности которого не грубее 10 по ГОСТ 17433, содержащем распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре +50°С с концентрацией из расчета 1-2 капли на 1 м3 воздуха приведенного к условиям по ГОСТ 2939, или не содержащем масло. Пневмораспределители изготавливаются в климатических исполнениях УХЛ, категории размещения 4 по ГОСТ 15150. Распределители должны срабатывать в диапазоне давлений сжатого воздуха от 0,14 МПа до 1,0 МПа.

Пневмораспределители изготавливаются трехлинейные П-РО3 со следующими исполнениями по виду управления:
М11 — с механическим управлением толкателя (шток);
М12 — с механическим управлением рычагом и роликом;
М13 — с механическим управлением ломающимся рычагом и роликом;
Р14 — с ручным управлением кнопкой;
Р15 — с ручным управлением грибовидной кнопкой;
Ф — с ручным управлением рычагом (тумблер);
П1 — с односторонним пневматическим управлением и пружинным возвратом;
П2 — с двухсторонним пневматическим управлением.

Комплексные поставки оборудования и запасных частей для отделов комплектации и главного механика машиностроительных предприятий

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

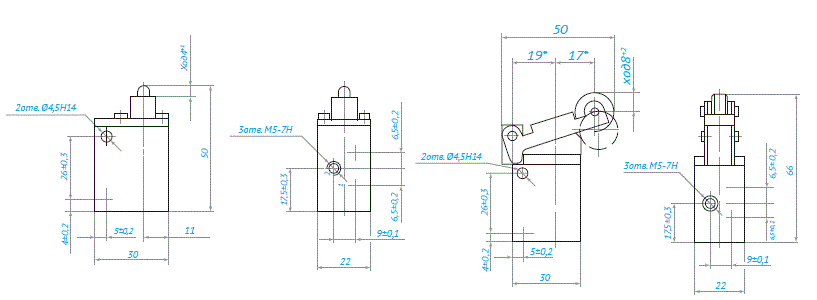

Пневмораспределитель П-РО3М11 Пневмораспределитель П-РО3М12

Пневмораспределитель П-РО3М13

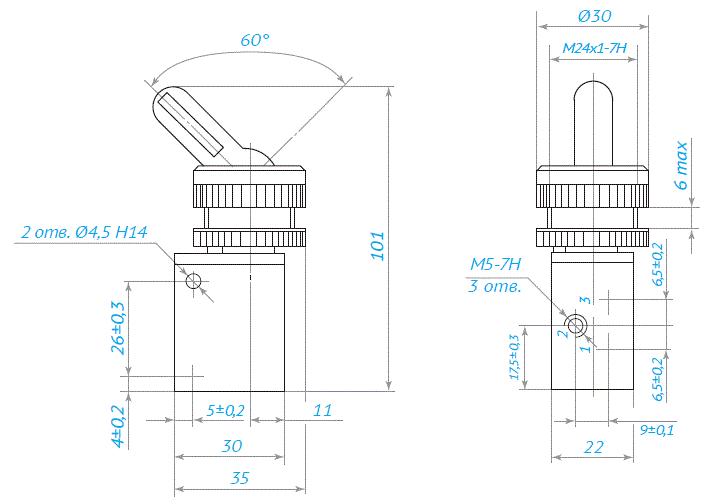

Пневмораспределитель П-РО3Ф

Пневмораспределитель П-РО3Р14

Пневмораспределитель П-РО3Р15

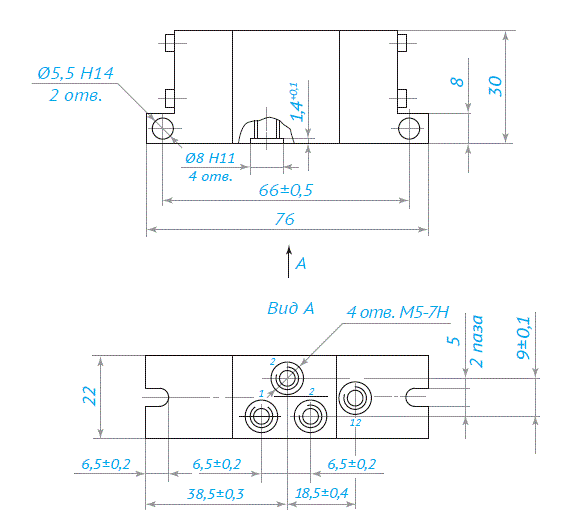

Пневмораспределитель П-РО3П1

Пневмораспределитель П-РО3П2
